P/V-12 (D) -W550 flyttbar vekselstrømmetall-lukkede bryterutstyr

Hjem / Produkter / Medium spenningsbryterutstyr / P/V-12 (D) -W550 flyttbar vekselstrømmetall-lukkede bryterutstyr

Medium spenningsbryterutstyr

P/V-12 (D) -W550 flyttbar vekselstrømmetall-lukkede bryterutstyr

P/V-12 (D) -W550 flyttbar vekslende strømmetall-innløst bryterutstyr brukes til nominell systemspenning 3 ~ 10 kV, nominell frekvens 50Hz enkeltbuss eller en-bussegmentsystem, som aksept og distribusjon av elektrisk energi, og kretskontroll, beskyttelse og overvåkningsfunksjoner for innendørs distribusjonsutstyr. Hver enhet er konfigurert med to vakuumskirsbrytere, som er egnet for scenariet der rommiljøet er lite.3

Kontakt oss Shanghai Infraswin Energy Co., Ltd.
PREV: No previous article NEXT:P/V-12 AC-kledd metallavløst avtagbar bryterutstyr

Produktoversikt

Produktdesignstruktur
EN.upper Breaker -rom (nellermal brukskapasitet 630EN)
B.Lower Breaker -rom (nellermal brukskapasitet 630a)
C.Upper kabelrom (normal brukskapasitet 630a)
D.Lower Kabelrom (Normal brukskapasitet 630A)
E.Main Busbar -rom (normal brukskapasitet ≯3150a)
F.Intelligent kontrollrom
G.Pressure Relief Channel
Hovedfunksjonelle enhetsmoduler
Den viktigste funksjonelle enhetsmodulen, som ligger i øvre og nedre effektbryter -rom, er en avtakbar og avtagbar kombinasjonsmodul som enkelt og enkelt kan trekkes ut og fjernes fra bryterutstyret når bryterutstyret skal betjenes mye ved å åpne inngangsdøren til Bryterutstyret og losset noen få skruer på forsiden av bryterutstyret.
1. Basisramme for montering av de viktigste funksjonelle komponentene
2. Kjørebrytere, som er innenfor basisrammen og kan fremdeles flyttes uavhengig av sin posisjon på daglig basis.
3. Klaffdrivmekanisme, som følger effektbryteren fra test til arbeidsposisjon.
4. Primær kontaktisolasjonsboks (foran halvparten)
5. Flapperplate, som beveger seg opp og ned og åpnes når effektbryteren er i testposisjonen
6. Sekundær kontrollkrets dynamiske og statiske kontakter

Kontroll og drift
Alle skjermer av bryterutstyr kan sees uten å åpne døren, sekundær kontrolloperasjoner kan bare utføres ved å åpne den intelligente kontrollromsdøren, og primær nødutstyr og jordingsbryteroperasjoner utføres med døren lukket.
1. Vinduet for sekundær kontroll og kontroll av kontrollen, hvis operasjonen trenger å åpne døren
2.Switchgear Main Technical Index Parameter Navnplate
3. Main Circuit Breaker Operation Inspection Window, Storm Glass med antistatisk skjerming av netting
4. Operasjonsknapp for nødåpning av primærkretsen
5. Kirkeligbryterposisjon (test → arbeid) Svinghåndtakinnsettingsport
6.instruksjonsport for å lukke og åpne operasjonshåndtaket
7. Konstruksjonsbryter roms dørlås, må åpne med nøkkel
Switchgear tekniske parametere

Name

Enhet

Parametrisk

Nominell spenning

kv

12

Nominell frekvens

Hz

50

Rangert isolasjonsnivå

Industrifrekvens tåler spenning (1 minutt)

kv

42

Lynnedslags motstand Spenning (topp)

kv

75

Hoved Busbar -vurdert strøm

A

1250A/3150A

Rangerte kort tid som tåler strøm

ka

31.5

Vurdert utholdenhetstid på kort tid

S

4

Rangerte topp tåler strøm

ka

80

Beskyttelsesklasse

Switchgear -hus

IP41

Mellom bryterutstyr

Ip2x

Smain Component Alternativer (effektbrytere)

P/V-12 (D) -W550 Portable A.C. Metallinnløst bryterutstyr kan utstyres med to typer effektbrytere: (1) IVB-12/t (2) VD4/P-12, faseavstand 150mm, stangavstand 205mm.
(1) IVB-12/t
(2) VD4/P-12, faseavstand 150 mm, stangavstand 205mm.

Nominell spenning

kv

12

Rangert strøm

A

630 evelos1250

Nominell industrifrekvens tåler spenning (1 minutt)

kv

42

Nominell lynimpuls motstandsspenning (topp)

kv

75

Rangert kortslutningsbrytende strøm

ka

25，31.5

Rangerte kort tid som tåler strøm (4 sekunder)

ka

25，31.5

Elektrisk livsvurdering

E2

Mekanisk liv

10000 (M2)


Hovedkomponentalternativer (Earth Switch)

P/V-12 (D) -W550 flyttbar A.C. Metallavslått bryterutstyr med valgfri jordingbryter EK6-12/31.5-150

Nominell spenning

kv

12

Rangerte kort tid som tåler strøm

ka

31.5

Rangert kortslutningsvarighet

s

4

Rangert kortslutningsavslutningsstrøm

ka

80

Rangerte topp tåler strøm

ka

80

Nominell industrifrekvens tåler spenning (1 minutt)

kv

42

Nominell lynimpuls motstandsspenning (topp)

kv

75

Mekanisk liv

次

2000


Hovedkomponentalternativ (gjeldende transformator)

P/V-12 (D) -W550 flyttbar vekselstrømmetall-innløst bryterutstyr med valgfri strømtransformator LDJ-10-140-1

Rangert primærstrøm （a)

Nøyaktighetsklassekombinasjon

Rated Output (VA)

Kortids termisk strøm (Ka/S）

Rated Dynamic Stability Current (KA)

50,75,100,150,200

0,5/10p10

5

63

125

250.300.350.400

0,5/10p10

5

63

125

450.500.550.600

0,5/10p10

5

63

125

650.700.800.1000

0,5/10p10

5

63

125


Primær hovedkretsskjema (Double Circuit Breaker Outlets)

Hovedkablingsordning Komponentnavn Modellspesifikasjon Note

Jordbryter

EK6-12/31.5-150

Fast formulering

Kabelkontakt

HY5W 囗 -17-45Z

Andre tilgjengelige modeller

Gjeldende transformator

LDJ-10-140-1

0,5/10p10

Fast formulering

Vakuumbrudd

IVB-12/t or VD4/P-12

Fast formulering ( 630A)

Hovedbusten

Tym

1250a ~ 3150a

Vakuumbrudd

IVB-12/t or VD4/P-12

Fast formulering (630a)

Gjeldende transformator

LDJ-10-140-1

0,5/10p10

Fast formulering

Kabelkontakt

HY5W 囗 -17-45Z

Andre tilgjengelige modeller

Jordbryter

EK6-12/31.5-150

Fast formulering

Bruk

Feed (en kabel)

Generelle dimensjoner

550W*1650D*2400H (Dybdedimensjoner unntatt for- og bakdører)

Primær hovedkretsprogram (Breaker Feed and Pt -måling)

Hovedkablingsordning

Komponentnavn

Modellspesifikasjon

Note

Spenningstransformator

JDZX10-10AR

Fast formulering

Sikring

XRNP 囗 -12 0,5A 50KA

Fast formulering

Hovedbusten

Tym

1250a ~ 3150a

Vakuumbrudd

IVB-12/T eller VD4/P-12

Fast formulering (1250a)

Gjeldende transformator

LDJ-10-140-1

0,5/10p10

Fast formulering

Kabelkontakt

HY5W 囗 -17-45Z

Andre tilgjengelige modeller

Bruk

Innkommende telegram ＋ Pt

Generelle dimensjoner

550W*1650D*2400H (Dybdedimensjoner unntatt dører foran og bak)

Typisk hovedkretskombinasjonsskjema (≯1250a)

Bruk

Pt

Mater

Mater

Mater

Mater

Pt

Hovedkontakter Wires Group Combination Programs Case

Bruk

Innkommende telegram

Mater

Incommunicado

Foreldre union

Mater

Innkommende telegram

Kabinett bredde dimensjoner

550

550

550

550

550

550

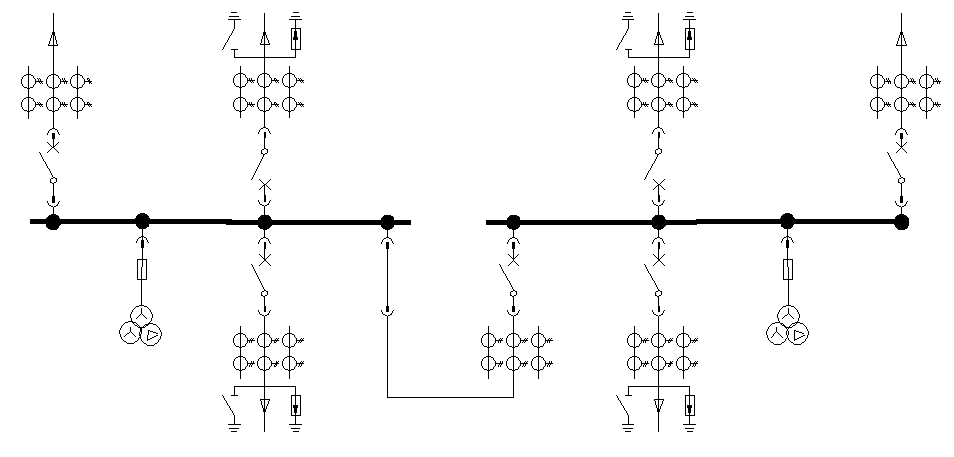

Typisk hovedkretskombinasjonsskjema (≯3150a)

Bruk

Mater

Mater

Hovedkontakter Wires Group Combination Programs Case

Bruk

Innkommende telegram

PT

Mater

Incommunicado

Foreldre union

Mater

PT

Innkommende telegram

Kabinett bredde dimensjoner

1000

800

550

1000

1000

550

800

1000

Skjematisk diagram over switchgear -installasjon
Cutaway View of Switchgear Installation Elevation:



Switchgear Installation Layout: 3
