1. Omgivelsestemperatur: Omgivelsestemperaturen overstiger ikke 40 ° C og faller ikke under -5 ° C, og dens gjennomsnittstemperatur overstiger ikke 35 ° C innen 24 timer.
2. Omgivelsesfuktighet: Luften er ren, og dens relative fuktighet overstiger ikke 50% ved temperaturen på 40 ℃, og en høyere relativ fuktighet er tillatt ved lavere temperaturer. For eksempel 90% ved 20 ° C og opp til i korte perioder ved 25 ° C; Moderat kondens kan imidlertid oppstå av og til på grunn av temperaturendringer.
3. Et temperaturområde mellom -25 ° C og 55 ° C er egnet for transport- og lagringsprosesser, opp til 70 ° C i korte perioder (≤ 24 timer).
4. Høyde ikke over 2000 meter.
5. Jordskjelvintensiteten overstiger ikke 8 grader.
6. Miljøforurensningsnivå: Nivå 3.
7. Når bruksforholdene ikke er til de ovennevnte arbeidsbetingelsene, vil brukeren foreslå produsenten og forhandle om en løsning.
Elektriske parametere
| Nominell spenning v | Hovedkrets | AC400V 、 AC690V |
| Hjelpekrets | AC220V 、 AC400V 、 DC110V 、 DC220V |
| Rangert isolasjonsspenning v | Hovedkrets | AC690V 、 AC1000V |
| Nominell impuls motstandsspenning (1,2/50μs) kv | Hovedkonvergerende samleskinne | 8kv |
| Feederkrets | 6kv |
| Rangert strøm (IPX3)*a | Hovedbusten | 1000A 、 1250A 、 1600A 、 2000A 、 2500A 、 3150A 、 3600A 、 4000A 、 5000A 、 6300A* |
| Vertikal buslinne | 1000A (skuffetype), 1500A (Drawer Type Capacity øker type) ≤2000 (plug-in MCCB) |
| Rangerte kort tid tåler gjeldende KA/1 sekund | Hovedbusten | 50、80、100 |
| Vertikal buslinne | 50、80、90 |
| Rangerte topp tåler strøm Ka/0.1 sekund | Hovedbusten | 105、176、220 |
| Vertikal buslinne | 105、176、198 |
Strukturell karakteristisk
Innkapslingsbeskyttelse:
1. Beskyttelsesnivå for bryterutstyr: Standard kabinett er IP54, og IP31, IP33, IP4X kan velges i henhold til behov,
IP41, IP43, IP5X, IP54.
2. Når du velger et høyere beskyttelsesnivå, er det nødvendig å vurdere kapasitetsreduksjonen av bryterutstyret på grunn av redusert varmeavledning.
3. Kabinettbeskyttelsen av skuffenheten er til kravene til produktvalg når skuffen er koblet, testet og i hovedbryteren lukkende eller åpningsposisjon. Når skuffenheten er i fjernet stilling, er beskyttelsesnivået mellom kupeen og de farlige levende delene
IPXXB.
4. Partisjonering av rommene i bryterutstyret oppfyller kravene til IEC 439-1, 3 eller 4, og beskyttelsesklassen mellom rommene oppfyller kravene til IP2X.
Klassifisering av skap:
I henhold til bruken av bryterutstyrsskapet kan det settes sammen i en rekke skapstrukturer, og Functional Unit Frame Structure kan deles inn i følgende kabinetttyper:

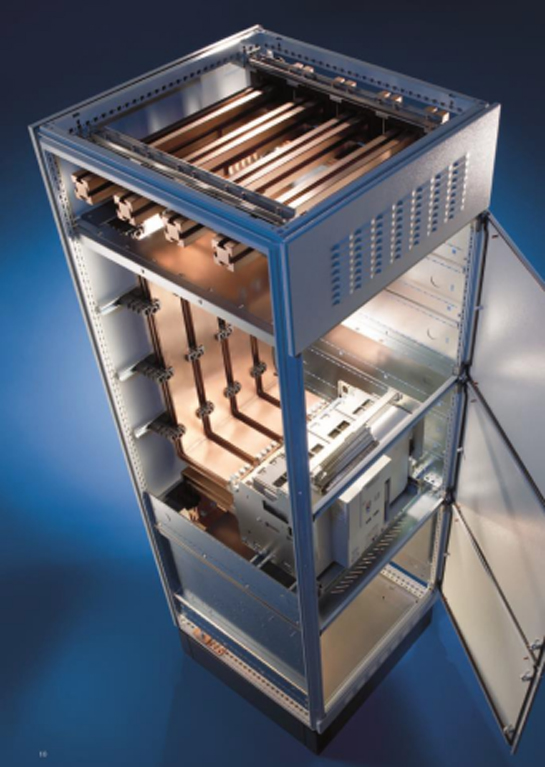

1. PC-kabinett: Hovedsakelig installert med rammetypes effektbrytere eller knivsamfunnede brytere med stor kapasitet, vanligvis brukt til innkommende bryterutstyr og høystrøm distribusjonsutløpsskap. (Figur 2) Avhengig av koblingskapasitet og størrelseskrav, kan PC -skap ha forskjellige bredder. Ulike typer rammetypes effektbrytere eller knivsammenslagte brytere kan installeres i PC-skapet, og 1 til 3 sett med rammetypekryssbrytere kan installeres etter behov. Når to rammekostbrytere er installert, brukes vanligvis en venstre-høyre-arrangement. Venstre-høyre-arrangementet økes skapets bredde Term full lastedrift. Horisontalt buslinne skap bakarrangement, når det nominelle strømmen ≥ 4000A, må buslinneskapet øke det 400 mm brede buslinneoverføringskabinettet eller busli -brooverføringen; Horisontale Busli -skapets topparrangement, når det nominelle strøm> 3200A, må buslinneskapet øke 300mm ~ 400mm bredt buslinneoverføringskabinett.
2. MCC-kabinett: Hovedsakelig installert med støpte kabinettbrytere, kontaktorer, termiske reléer eller kniv smeltede brytere med små kapasiteter, vanligvis brukt i motorkontrollsentre eller småstrøm distribusjonssentre. Det er to typer utsalgssteder: kabinettsiden og kabinettutløp.
3. Blandet PC- og MCC -skap: Bryterutstyret er delvis for PC -kretser og delvis for MCC -kretsløp. Ved å bruke en blandet struktur forbedrer installasjonseffektiviteten til skapkomponentene og reduserer antallet bryterutstyr. Generelt anbefales det å skille PC og MCC, og for å lokalisere rammekursbryterne og skuffenhetene i forskjellige skap for brukervennlighet og vedlikehold; Under spesielle omstendigheter er det imidlertid tillatt å blande PC og MCC. I tilfelle av blandet installasjon, skal PCen plasseres i den øvre delen av skapet, skal skuffenheten være ordnet i den nedre delen, og det skal være et rom på 8e mellom PCen og skuffenheten for overføring av vertikal Busslør. For detaljer, se det primære programmet.
4. Reaktiv effektkompensasjonsskap: Hovedsakelig installerer lavspent effektkondensatorer og tilsvarende kontrollkrets, brukt for lavspent reaktiv effektkompensasjon av systemet. Avhengig av utstyret som er i bruk, er automatiske reaktive strømkompensasjonsskap designet for å kompensere for den reaktive kraften til nettet med omtrentlig sinusformet bølgeformer og den reaktive kraften levert av likerettere og utstyrt med filtreringskretser.
Installasjonsinstruksjoner For å sikre optimale installasjonsprosedyrer og kvalitet, bør spesialutdannet eller spesialisert personell være ansvarlig for veiledning og tilsyn på stedet og utføre det tilsvarende arbeidet i henhold til disse instruksjonene.
1. Generelle krav til installasjonsstedet:
Før du installerer bryterutstyret, må de sivile verkene i distribusjonsrommet fullføres og aksepteres, og være utstyrt med strømforsyning og ventilasjon for belysning og installasjon. Distribusjonsrommet skal være tørt, rent, luftkondisjonert, med en låsbar dør, og med hull gjennom veggene og kabelgravene laget på forhånd. Takhøyden på distribusjonsrommet skal ikke være mindre enn 3000 mm over bakken, og forholdene for alle distribusjonsrommene må sikre at de oppfyller de foreskrevne miljøforholdene for normal bruk av innendørs bryterutstyr.
2. Distribusjonsrom Layout Plan:
For bryterutstyrsskapet, når sidekabeluttaket brukes, utføres all installasjon, igangkjøring og vedlikehold på forsiden, og det kan installeres mot veggen for å spare gulvplass; Når den bakre kabeluttaket brukes, siden installasjonen og vedlikeholdet av kabelen må utføres på baksiden av skapet, er skapet designet for å installeres bort fra veggen. Imidlertid, generelt sett, hvis gulvplassen til distribusjonsrommet tillater det, er det bedre å designe utformingen av distribusjonsrommet med bryterutstyret som ikke blir installert mot veggen, slik at den aktuelle kanalen kan bli liggende mellom dekkplaten til Switchgear til partisjonsveggen så vel som mellom de to sidene av bryterutstyret til partisjonsveggen, slik at det er lettere for installasjon, vedlikehold og brannkamp.
Bestillingsinformasjon
Når bryterutstyret bestilles, skal brukeren oppgi følgende informasjon:
Primærlinjeskjema og enkeltlinjesystemdiagram, data om systemets formål, nominell spenning, nominell strøm, nominell kortslutningsbrytende strøm osv .;
Arrangementskjema over bryterutstyr og planoppsett av distribusjonsrom;
Spesifikasjoner for innkommende og utgående kabler;
Detaljerte modeller, mengder og spesifikasjoner for alt slags elektrisk utstyr som skal monteres inne i hvert bryterutstyr, navn, modeller og mengder annet tilbehør og liste over utstyr som skal utstedes;
Sekundærkrets utfoldelsesdiagram;
Andre spesielle krav som skapfarge.
Fabrikkdokumentasjon og tilbehør
Produsenten skal gi følgende dokumenter og tilbehør på leveringstidspunktet: 1. Fraktliste
2.. Certificate of Conformity and Factory Test Report.
3. Operasjonsinstruksjoner
4. Relevante elektriske tegninger
5. Hovedkomponenthåndbøker
6. Kabinettdørnøkkel, driftshåndtak og reservedeler som spesifisert i kontrakten.
Form og monterende dimensjoner
Base på switcheromgulv: Når antallet bryterutstyr er lite og vekten er lys, kan det monteres direkte på gulvet i bryterommet. Det kreves at gulvet ved installasjonen er veldig flat og har tilstrekkelig bærende kapasitet. Om nødvendig kan mellomliggende sett settes inn under bryterutstyret under installasjonsjusteringer.
